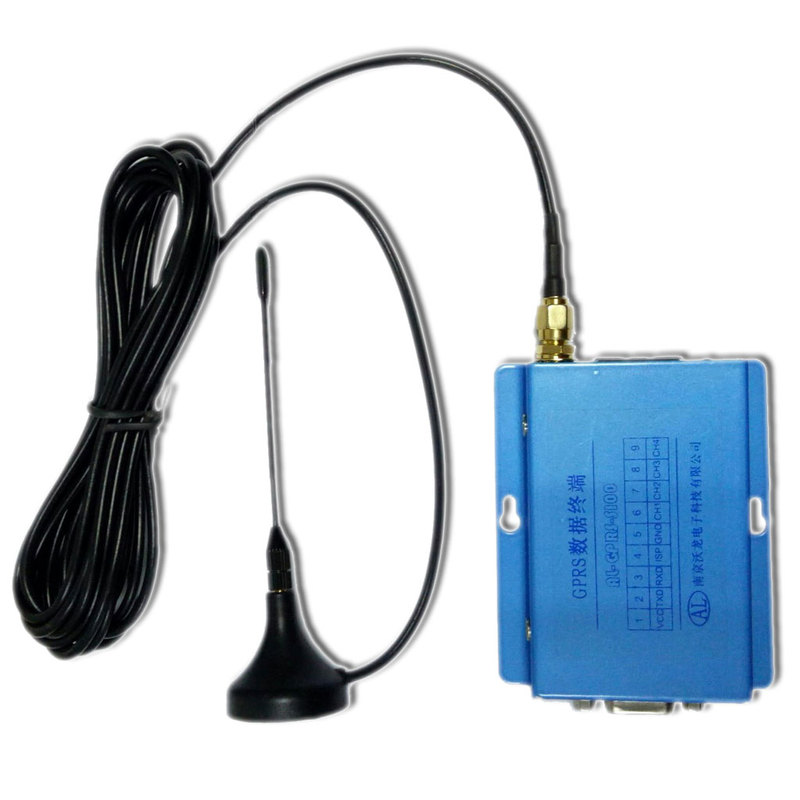

AL-GPRS-S100是一款透明传输型GPRS模块，内置工业级GPRS模块，采用32位RISC处理器,支持DDP、DNS、VIPS多种通讯模式。具有RS232接口的工业设备无需更改任何软件即可通过GPRS无线联网。南京沃龙电子提供专用GPRS服务器、主站测试工具、虚拟串口(VSP)组件等多种资源，用户无需自备固定IP、无需二次开发，真正做到即插即用。系统部署灵活快捷，调试操作简单，是无线工业控制方案的理想选择。

产品特性

●  5~24V宽电压直流供电

●  RS232接口,可选波特率

●  4路10位AD输入通道

●  透明传输,实时在线

●  支持路由模式,无需自备固定IP

●  Virtual IP服务,组网简单、方便、快捷，维护量小

●  支持DDP、DNS、VIPS服务

●  小体积、低功耗、高稳定性

应用领域

●  远程控制（如路灯监控、交通信号灯控制等）

●  小规模数据传输（如抄收电表、水表、气表）

●  远程数据采集（如储油罐液位、水库水位、湖水温度等）

●  野外设备安防（如监测变电器、电机、水泵、通信基站、电力铁塔等）

●  电力仪表安防（如监测大用户表箱、百叶箱等）

●  智能家电控制（如电源总闸、控制热水器等）

●  家庭安防（如监测门窗、保险柜等）

●  线路防盗（如通信电缆、10KV/380V输变线缆防盗）

点对点对传应用

假设有A、B两台AL-GPRS-S100，A的虚拟IP为：10.1.1.101，B的虚拟IP为：10.1.1.102。将10.1.1.102设置为A的主站IP，将10.1.1.101设置为B的主站IP，则A串口收到的信息将通过GPRS传送至B，并由串口输出到使用设备；B串口收到的信息将通过GPRS传送至A，并由串口输出至使用设备。

主站模式应用

假设有A、B两台AL-GPRS-S100和一台主站服务器，A的虚拟IP为：10.1.1.101，B的虚拟IP为：10.1.1.102，主站服务器虚拟IP为10.1.1.100。将10.1.1.100设置为A和B的主站IP，则A、B串口收到的信息将通过GPRS传送至主站服务器。主站服务器应用软件可使用南京沃龙电子科技有限公司开发的虚拟IP控件。

指示灯说明

1、   终端未成功连上网上时，指示灯以1秒间隔闪烁；长时间出现此现象请检查天线是否已连接、SIM卡是否已放好、电源输出功率是否达到标准；

2、   终端成功连接上网络时，指示灯按暗3秒、亮0.1秒的规律闪烁；

3、  终端收/发数据时，指示灯按0.05秒间隔闪烁。

接口引脚定义

端口说明

安装尺寸
