AL-GPRS-S600是南京沃龙电子科技有限公司设计的一款多功能GPRS DTU。终端选用ARM-CM4内核MCU，内置工业级GPRS模块，支持DDP、DNS、VIPS多种通讯模式。具有RS232或RS485接口的电力设备，无需更改任何软件即可通过本终端接入互联网；S600自带4路模拟量输入，可连接各种4~20mA变送器;自带1路干触点信号输出，可远程控制各类交流接触器。南京沃龙电子科技有限公司提供专用服务器、主站测试工具、虚拟串口组件等多种资源，设备测试、系统调试操作简单，部署灵活快捷。
产品特点：
● 供电电压: 220V
● 通信接口：1路RS232、1路RS485(双接线口)；
● 输入端口：4路输入，（可选择为12位AD或光隔离开关量输入）；
● 输出端口：1路开关量(继电器输出)
● 数据存储容量：2G，存储时间>12个月(选配)
● 数据存储密度：最低10秒(选配)
● 射频工作频率：900/1800MHZ（GPRS）
● 掉电工作时间：>24小时
● 无线网络功能：
透明传输，实时在线，自动重连
支持路由模式,无需自备固定IP
Virtual IP服务,组网简单、方便、快捷，维护量小
支持DDP、DNS、VIPS服务
● 预存总线读取命令，扩展性能好
● 预存指令执行时间可设置
● 最多可预存12条读取指令
● 最大尺寸：132* 90 * 57
● 安装方式：轨道安装/螺孔安装
● 小体积、低功耗、高稳定性
配电监测功能(供电管理版)：
● 停电监测报警
● 漏电保护器监控
● 远程合闸
● 远程分闸
● 远程设置档位
● 远程抄读电表
● 变压器过热监测(外配传感器)
● 配电箱门磁状态监测(外配传感器)
● 铜排过热监测(外配传感器)
终端运行指示说明
● 红灯慢闪，绿灯慢闪，终端正在找网；
● 红灯快闪，绿灯慢闪，终端找网成功，正在进行GPRS连接；
● 红灯快闪，绿灯间隔3秒闪烁，终端GPRS连网成功。
使用注意事项
● 不要同时使用交流220V和DC12V对设备供电；
● 终端安装好后，请仔细检测线路连接是否连接正确；
● 安装好天线、SIM卡后再打开电源开关，禁止带电插拔SIM卡；
● 终端高压供电，禁止拆除外壳。
终端离线故障排除
● 确保电源开关已打开；
● 检查天线是否连接，确保天线连接妥当；
● 检查天线四周是否存在大面积金属覆盖，确保天线四周无任何信号屏蔽；
● 检测SIM卡是否插好；
● 确认SIM卡是否欠费停机；
● 致电10086，确认SIM卡是否锁定专用APN；
● 如不是以上任何原因，请致电全国服务热线025-84621053咨询。
端口配置说明：
端子名称 | 说明 |
DB9 | RS232接口：使用其中的TXD、RXD、GND3根信号线，其它针脚用于调试。使用该端口配置终端参数时，只能用三芯DB9电缆；接口通信参数(默认)： 9600、n、8、1。 |
485A1 | RS485接口：终端内部485A1与485A2并联；485B1与485B2并联；接口通信参数(默认)： 9600、n、8、1。 |
485B1 | |
485A2 | RS485接口：终端内部485A1与485A2并联；485B1与485B2并联；接口通信参数(默认)： 9600、n、8、1。 |
485B2 | |
VCC | 直流电源输入/输出端：终端使用220V交流供电方案时，此端子可对外输出直流12V(0.5A)；使用直流供电方案时，此端子可作为DC12V输入端。 |
GND | |
L | AC220V输入火线。 |
N | AC220V输入零线。 |
PG | 接地端子。 |
NC/C-IN | 需控制交流接触器时(选配)，此端子作为控制线输入端；不使用时请悬空。 |
NC/C-OUT | 需控制交流接触器时(选配)，此端子作为控制线输出端；不使用时请悬空。 |
CH0+ | 配电间(配电柜)门磁状态输入端，需外配过热检测传感器；不使用时悬空。 |
CH0- | |
CH1+ | 铜排过热检测输入端，需外配过热检测传感器；不使用时悬空。 |
CH1- | |
CH2+ | 变压器过热检测输入端1，需外配过热检测传感器；不使用时悬空。 |
CH2- | |
CH3+ | 变压器过热检测输入端2，需外配过热检测传感器；不使用时悬空。 |
CH3- |

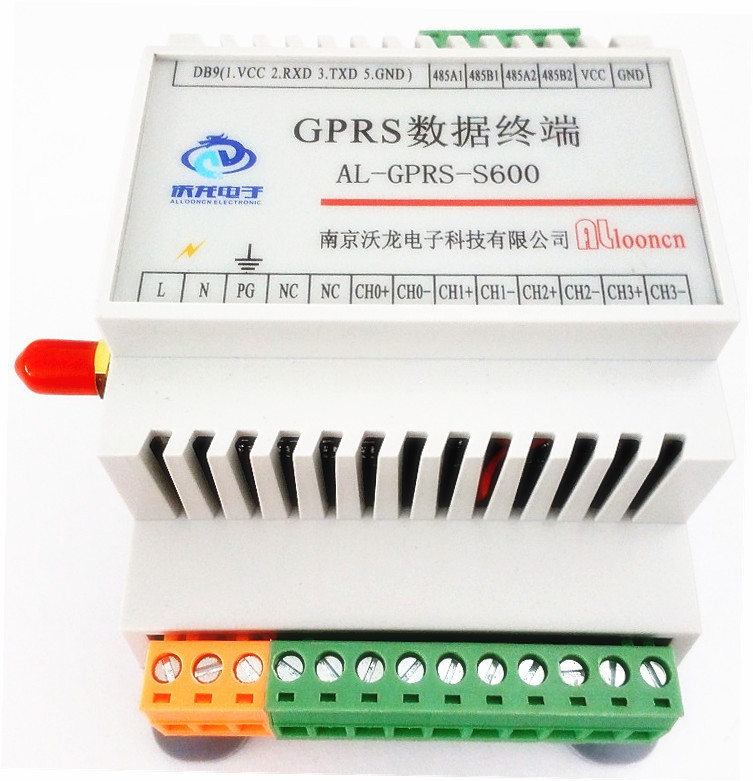

终端外观 及 安装尺寸：
